电控系统及电气原理

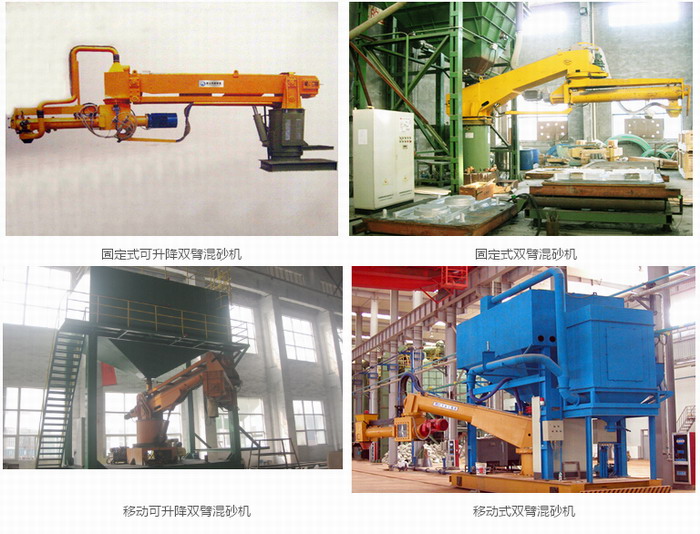

混砂机是树脂砂生产线的重要设备
主要由混砂机、升降机构、电控系统、液料系统、移动车、除尘器、砂斗等组成。
● 采用双轨多轮同步行走机构。
● 移动车变频控制起动、停止，实现快、慢动作。
● 安全系统设计平衡配重、防撞杆、轨道清扫器和声光报警装置。
● 主控柜内进口PLC实施集中控制、模拟屏（触摸屏）显示；手动、自动控制相结合；单动、联动相结合。
● 主要元件选用合资、进口品牌。
● 升降混砂机采用遥控操作。
   该机将型砂（或纯旧砂或纯新砂或按各种比例的新旧砂）与相应重量的树脂和固化剂进行混合，并搅拌均匀后进行造型。
   混砂机的电气负荷主要是电控的电动机，其次是电控的气阀。
  系统中设有隔离变压器，用以提高控制电源的质量指标。
  系统采用了先进的可编程序控制器（PLC），无触点控制，由主令器件（各按钮、旋钮和位置光电检测开关等）发出的信号，被PLC扫描后便形成了混砂机的逻辑和时间电器控制（即通过PLC的功能而实现了用户程序的控制）。
  系统中将各电机的正常状态（即各保护开关处于正常位置）和搅笼的合拢位置作为PLC机的运行前提。当混砂机在运行中如发生不正常的紧急情况时，亦可手动立即停止PLC机的运行，混砂机的运行还设置了该机砂斗砂位的连锁环节。
